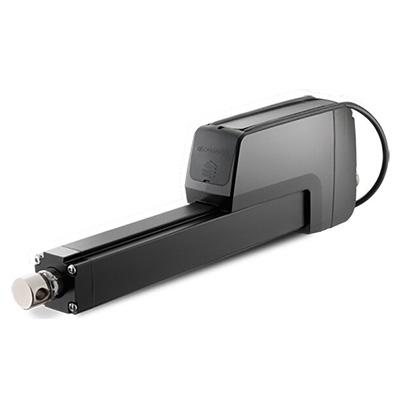

Thomson电动推杆HD系列：参数
| 性能规格 | HDxx-B017 | HDxx-B026 | HDxx-B045 | HDxx-B068 | HDxx-B100 | HDxx-B160 |
|---|---|---|---|---|---|---|
| 输入电压 (VDC) | 12VDC 24VDC | 12VDC 24VDC | 12VDC 24VDC | 12VDC 24VDC | 12VDC 24VDC | 12VDC 24VDC |
| 最小/最大行程 长度：mm | 100 / 1000 | 100 / 1000 | 100 / 1000 | 100 / 1000 | 100 / 1000 | 100 / 1000 |
| 最大动态负载： N | 1700 | 2600 | 4500 | 6800 | 10000 | 16000 |
| 最大静态负载： kN (lbs) | 18 | 18 | 18 | 18 | 18 | 18 |
| 最大空载速度：mm/s | 71 | 40 | 24 | 18 | 11 | 7 |
| 最大满载速度：mm/s | 58 | 32 | 19 | 14 | 9 | 5 |
| 电流消耗 @ 空载/最大负载 | @12V - 3 / 18 @24V - 1.5 / 9 | @12V - 3 / 18 @24V - 1.5 / 9 | @12V - 3 / 18 @24V - 1.5 / 9 | @12V - 3 / 20 @24V - 1.5 / 10 | @12V - 3 / 18 @24V - 1.5 / 9 | @12V - 3 / 20 @24V - 1.5 / 10 |
| 满载占空比 @ 25 ºC (77 ºF) | 25% | 25% | 25% | 25% | 25% | 15% |

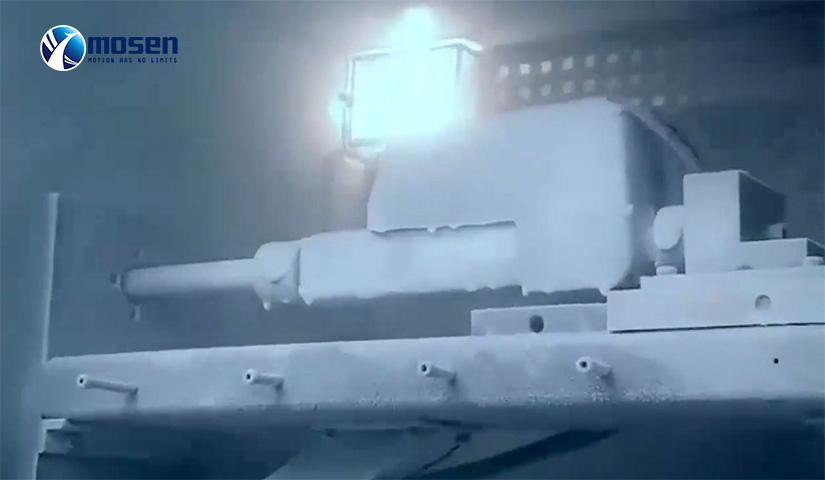

| 工作温度： ºC | -40 to +85 | -40 to +85 | -40 to +85 | -40 to +85 | -40 to +85 | -40 to +85 |
| 防护等级： 静态/动态 | IP67, IP69K / IP66 | IP67, IP69K / IP66 | IP67, IP69K / IP66 | IP67, IP69K / IP66 | IP67, IP69K / IP66 | IP67, IP69K / IP66 |
| 限制扭矩： br /> Nm | 0 | 0 | 0 | 0 | 0 | 0 |
| 端隙（最大值）： mm | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 |
| 耐盐雾性（小时） | 200 | 200 | 200 | 200 | 200 | 200 |
| 执行器重量 (kg) | 6.5 @ 100 mm 11.0 @ 1000 mm | 6.5 @ 100 mm 12.2 @ 1000 mm | 6.5 @ 100 mm 12.2 @ 1000 mm | 6.5 @ 100 mm 12.2 @ 1000 mm | 6.7 @ 100 mm 12.4 @ 1000 mm | 7 @ 100 mm 9.4 @ 500 mm |

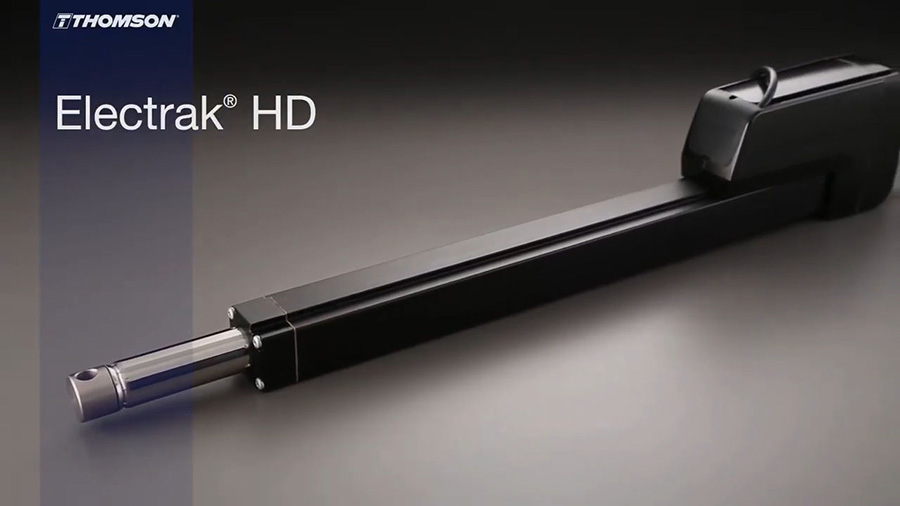

Electrak HD特点：
内置J1939 CAN总线
同步选项、过载保护
电子跳脱点校准
行程末端，电压，电流监控
标准防旋转驱动
集成手动超控输入
符合CE、RoHS、REACH（EU）标准

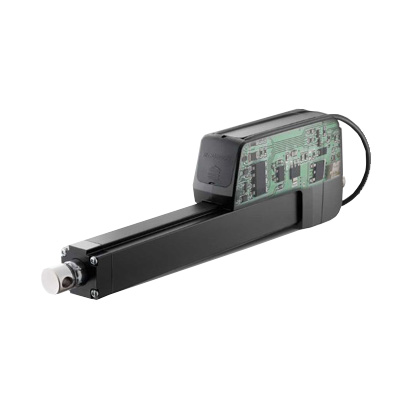

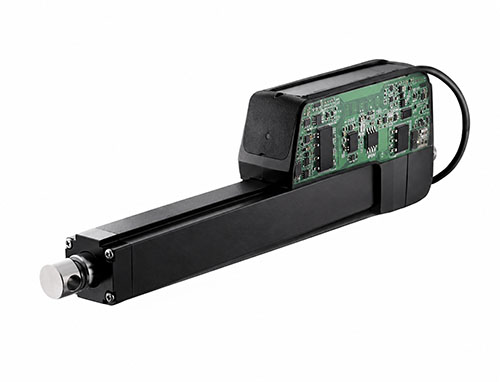

板载电子元件
动态/抱闸、温度监测
温度补偿、飞线
前/后U形夹选件
Electrak HD选件特点：
EXX：仅限监测系统（EMS）
ELX：EXX+行程末端指示输出
EXP：EXX+模拟位置输出
EXD：EXX+数字位置输出
ELP：ELX+模拟位置输出
ELD：ELX+数字位置输出
Lxx：EXX+低电平信号开关
LLX：EXX+LXX+行程末端输出
LXP：EXX+LXX+模拟位置输出
CNO：CAN总线J1939控制+开环速度控制
Electrak HD应用：
单用户维护/维修
快速连接、多用途车
道路施工工地设备
建筑工地设备
铁路设备、物流系统
应急车辆、救援车辆
开关装置
